数据中心布线时需要考虑的因素

2018/11/5 17:32:11 | 来源:www.usa-idc.com

如今,人们比以往任何时候都更加依赖高质可靠的数据。很多企业依靠数据中心实现全天候运行与连接,遵循行业法规,并确保弹性和性能等因素,以便他们能够满足客户的需求。因此,数据中心需要具有很强的适应性。随着当今的技术日新月异,新的商业机会随时出现,企业面临迫在眉睫的竞争对手威胁,必须能够在其网络中快速无缝地定位资源,例如服务器、应用程序、存储和服务,而不会造成任何服务中断。

这些不断增长的需求促使企业仔细评估其基础设施。无论是对现有数据中心进行现代化改造和扩展以满足业务需求,还是构建全新的网络架构。以下将探讨确保当今关键任务的数据中心卓越性能的考虑因素。
以下一些简单的方法可以增加数据中心网络的组织、易用性和可扩展性。

应该怎么做

(1)选择模块化组件

企业需要选择可以组合的布线产品,以创建各种设计和配置,满足其线缆管理需求,并随着业务的增长提供扩展选项。各种可定制的布线管理系统旨在满足特定的业务需求和规格。

金属丝网篮提供了创建网格系统的灵活性。它们采用高强度钢丝焊接成网篮,成为安装和部署线缆的通道。2×4的网格允许连续的气流,可以防止热量、灰尘、细菌和其他污染物的积累。随着增加通过线缆的气流,企业的IT设施将实现更高的能源效率、更好的冷却和更低的干扰风险。

在复杂的安装环境中,金属丝网篮布线管理系统可以带来很多好处。即使用最大的线缆填充率,其网格系统也更强大、更轻便。它需要的空间更少,通常每9-10英尺安装一个金属丝篮,这将产生利益的多米诺骨牌效应。由于需要的支持位置较少,数据中心设施具有更优化的空间。

由于金属丝网篮重量较轻,只需一人即可完成安装,节省了成本和时间。

(2)选择节省安装时间的附件

随着技术的快速发展,技术人员需要快速响应。一些重要的考虑事项可以帮助加快安装速度。
通过提供从其任何部分引出线缆的选项,金属线网篮有助于提高开放结构效率。并且其结构允许使用线缆扎带或轻松部署各种电缆附件:

•夹持式金属丝网篮提供两种不同的锁定配置,底部安装设计适用于所有负载深度,但它也允许侧面安装到4英寸和6英寸负载深度的线缆篮。

•另一种轻松固定线缆的选择是预先打孔的通道托盘系统。这种方法消除了在墙壁打孔的必要,从而节省了时间和人力,并且维护人员可以方便地检查线缆。它比封闭的线槽更通用、更灵活。
连接两个或多个线缆篮的预连接专用硬件可以通过锁扣轻松地卡在一起。这些快速锁扣减少了时间和劳动量。预先连接的自动锁定接合板无需工作人员携带笨重的工具和附件,并且减少了废料量和清理时间。
这种系统化、有组织的线缆管理有助于防止线缆的扭结和缠绕,同时均匀分配线缆重量,并保持线缆通风冷却,而这是提高整体网络性能的重要因素。

(3)提高线缆分组效率

数据中心正常运行时间的下一个重要因素是分组。有多种方法可以提高线缆的分组效率。
彩色线缆是一种快速、容易地识别不同的线缆的测试方法。金属丝网篮提供了线缆的最佳可视性,但在使用彩色编码时更是如此。尽管布线标准没有指定线缆的颜色,但仍需考虑一般指导原则。按以下方式将颜色进行分组:

•线缆类型:CAT5线缆采用一种颜色,而光纤采用另一种颜色,因此可以轻松确定线缆类型。

•线缆用途:针对特定线缆用途标准化特定颜色。例如,通过内部布线、用户设备或外部布线进行颜色编码可以是一种有效的策略。

•线缆目的地:对于某些大型建筑物或广泛的应用,基于哪一个楼层或建筑物区域布线的颜色编码可能是最有效的。

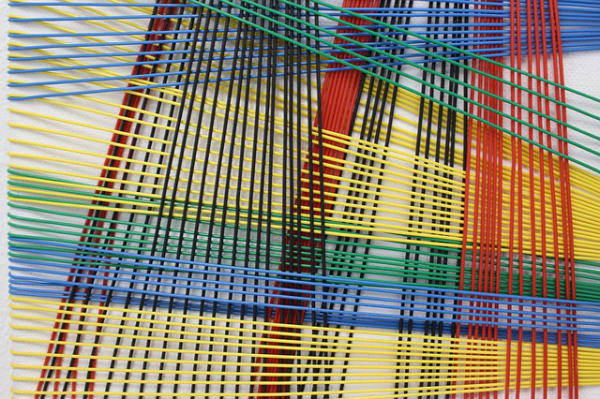

确保每种颜色都有意图并保持一致性。使用突出且不常混淆的颜色(例如粉红色和红色)。这样做可以更容易避免混淆,遵循线缆运行和故障排除问题。粉末涂层是对红色、蓝色、黄色、绿色、黑色和白色对不同的颜色进行编码的一种方法。。可以使用RAL色标来定制颜色。

什么不该做

(1)超载

金属丝网篮在使用中不要超载,避免使用太大的托盘系统,它将变得笨重且难以移动。相反,企业需要规划布线路径,并考虑影响布线路径的参数,其中包括机架密度,线缆类型、数量、直径,终端设备电缆入口,以及房间高度。

选择与数据中心设施规模相符的金属丝网篮尺寸。例如,标准梯形托盘的长度可能在12到20英尺之间,如果企业有一个小型数据中心,可能很难(甚至是破坏性)操作。或者采用一个10英尺长的金属丝网篮,以获得更大的可移动性。

代码因线缆类型而异。对于多导体控制和/或信号线缆来说,严格遵守NEC 2017第392条标准,392.22.2仅包含多导体控制和/或信号线缆的梯形或通风槽电缆托架,表示使用这些线缆,允许横截面的填充率为50%。换句话说,导线横截面积的总和必须是线缆篮或托盘总横截面的一半。对于额定电压为2,000伏或更低的多导体电力电缆,请参考表392.22(A)来了解NEC 2017的允许填充情况。

通常,承包商购买的宽度大于应用所需的宽度,以便将来修改线缆的宽度。但是可以想像在工作完成后额外运行是多么频繁。对于线缆托盘来说,如果尺寸合适,工作人员可以拉动线缆。

(2)采用电镀锌钢板

电镀锌钢板产生的锌晶须会影响和破坏设备操作,对敏感的电子设备造成严重破坏。其故障可能包括短路、电压差异、信号干扰和完整的系统复位。

晶须是由电镀锌钢板表面分裂的微小“毛刺”引起的。虽然薄薄的锌涂层可以防止生锈和腐蚀,但是它处于压缩应力下,并且会通过锌晶须的分裂效应来释放应力。最后,这些晶须断裂,这就是电镀锌钢板发生损伤的时候。锌晶须可以通过冷却设施的空气系统循环并沉淀在敏感IT设备上。

那么如何避免这些潜在破坏性的晶须呢?答案很简单:减少或消除服务器机房产生晶须的电镀锌钢板。企业为此需要明智地选择材料,要考虑电镀锌和粉末涂层之间的区别。

与标准电镀锌钢板相比,粉末涂料适用于金属丝筐可以提供更卓越的保护。其应用还具有美观时尚的高科技外观,是数据中心的理想选择。此外,其具有耐用、耐腐蚀、耐大多数化学物质的优点。通过用粉末涂层线缆桥架和金属丝篮替换电镀锌钢板产品,可以延长设备的使用寿命,并保护企业的投资。

结论

无论企业的数据中心需要彻底检修还是只需进行一些小升级,丰富的布线和线缆管理解决方案都可以使其网络运营更高效、更安全、更有条理。

九河网络运营部编稿
